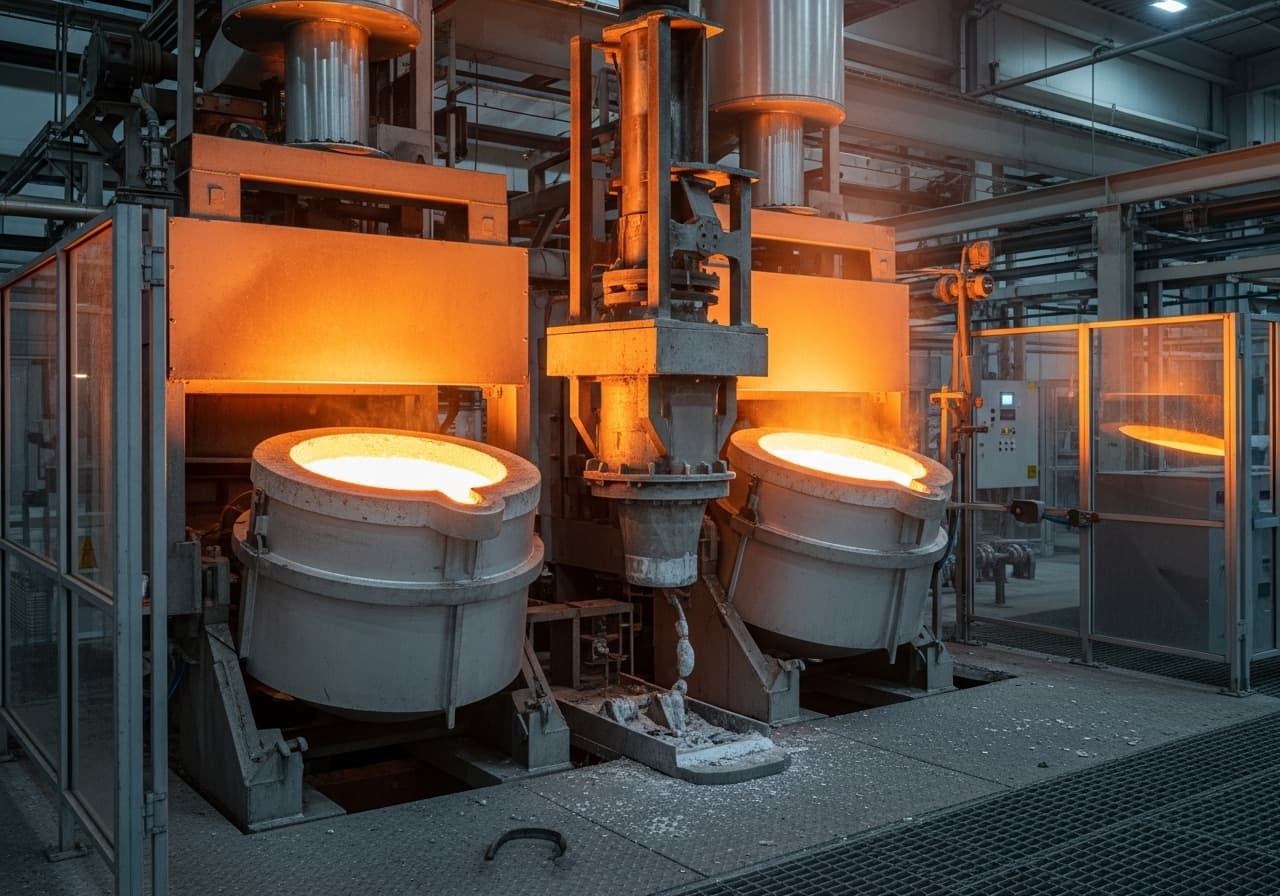

Dávkovací pec
Žáruvzdorná údržba dávkovacích pecí pro přesné dávkování hliníku ve slévárně.
Přehled profilu pece.
Těleso kelímku
Těleso kelímku tvoří hlavní nádobu pro hliníkovou taveninu a je v trvalém kontaktu s tekutým kovem. Vyrábí se z nesmáčivého speciálního žárobetonu nebo z prefabrikovaných kelímků z kompozitu grafit-SiC. Tloušťka stěny činí podle velikosti pece 80–200 mm.
Licí žlab
Licí žlab dopravuje nadávkovanou taveninu z pece do licí formy. Je vystaven extrémnímu cyklickému tepelnému zatížení a vyrábí se z vysoce čistého, nesmáčivého žáruvzdorného materiálu. Musí být možná rychlá výměna při opotřebení.
Oblast topení
Oblast topení zahrnuje elektrické topné články nebo plynové hořáky a jejich žáruvzdorné obložení. Izolace musí zajistit rovnoměrné rozložení tepla a současně chránit topné články před přímým kontaktem s taveninou.
Víko
Víko pece uzavírá dávkovací pec a minimalizuje tepelné ztráty a oxidaci taveniny. Izoluje se obvykle moduly nebo deskami z keramického vlákna, které zajišťují nízkou hmotnost a snadnou manipulaci.
Přesné dávkování pro dokonalý odlitek z hliníku.
Dávkovací pec je ústředním článkem mezi tavírnou a licí linkou v každé hliníkové slévárně. Přijímá tekutou taveninu z tavicí pece, udržuje ji na přesné licí teplotě a řízeně ji předává licímu stroji. SBS Refractory Service se již více než 35 let specializuje na žáruvzdorné vyzdívky dávkovacích pecí všech běžných výrobců — od StrikoWestofen přes Nabertherm až po Hindenlang. Naše zkušené týmy zvládají specifické požadavky nejrůznějších dávkovacích systémů a garantují provedení v termínu při maximální životnosti vyzdívky.
Žáruvzdorná vyzdívka dávkovací pece čelí zvláštním nárokům: na rozdíl od tavicí pece je zde tavenina v trvalém kontaktu s vyzdívkou — často po dny a týdny. Toto trvalé zatížení výrazně podporuje infiltraci kovu a obávanou tvorbu korundu na povrchu žáruvzdorného materiálu. Současně musí být vyzdívka chemicky zcela inertní, protože nečistoty ze žáruvzdorného materiálu se dostávají přímo do odlitku a mohou tam způsobit problémy s kvalitou. Licí žlab je jako opotřebitelný díl navíc vystaven extrémnímu cyklickému tepelnému zatížení a vyžaduje pravidelnou inspekci a obnovu.
Optimálně vyzděná dávkovací pec nejen šetří energii díky účinné izolaci, ale díky konstantní teplotě taveniny také snižuje zmetkovitost v licím procesu. Naši specialisté na žáruvzdorné vyzdívky analyzují specifické provozní podmínky vaší dávkovací pece a vyvinou koncept vyzdívky na míru. Sladění s vaším plánem výroby zajistí, že práce budou dokončeny v termínu v plánovaném údržbovém okně.
Typické problémy: Dávkovací pec.
Tato zatížení určují volbu materiálu a konstrukci žáruvzdorné vyzdívky.
Infiltrace kovu při trvalém provozu
Na rozdíl od tavicí pece je vyzdívka dávkovací pece v trvalém kontaktu s taveninou — často po několik dní. Toto trvalé zatížení výrazně podporuje infiltraci kovu a tvorbu korundu.
Vedení taveniny bez kontaminace
Nečistoty ze žáruvzdorné vyzdívky se mohou dostat přímo do odlitku a způsobit problémy s kvalitou. Použité materiály musí být chemicky inertní vůči hliníkové tavenině.
Přesné rozložení teploty
Dávkovací pec musí udržet teplotu taveniny konstantní na ±3 °C. Nerovnoměrná izolace nebo opotřebení topných článků vedou ke kolísání teploty, které zhoršuje kvalitu odlitků.
Opotřebení licího žlabu
Licí žlab je opakovaným kontaktem s proudící taveninou a cyklickým tepelným zatížením při lití namáhán obzvláště silně. Je nutná pravidelná výměna nebo oprava.
Materiály a vyzdívka
Každá zóna vaší pece klade vlastní nároky na teplotní odolnost, chemickou odolnost a mechanickou zatížitelnost. Vybíráme optimální kombinaci materiálů.
Klikněte na materiál pro zobrazení detailů
Nesmáčivý žárobeton pro kelímky
ŽárobetonKontakt s taveninou
Kelímky grafit-SiC
KelímkyKontakt s taveninou (kelímkové pece)
Izolační tvarovky (IFB)
IzolaceTepelná izolace
Desky z keramického vlákna
IzolaceIzolace víka
Typické práce: Dávkovací pec.
Naše služby pro tento typ pece — od kompletní nové vyzdívky až po průběžnou údržbu.
Od prohlídky na místě až po přejímku.
Náš strukturovaný proces zaručuje kvalitu, dodržení termínů a bezpečnost u každého projektu.
Posouzení a prohlídka na místě
Posouzení stavu kelímku a licího žlabu
Plánování
Sladění s plánem odstávek slévárny
Realizace
Výměna kelímku nebo oprava, obnova žlabu
Bezpečnost
Práce podle bezpečnostních standardů SCC
Posouzení a prohlídka na místě
Naši specialisté zkoumají dávkovací pec systematicky: vizuální inspekce tělesa kelímku na trhliny a nálepy kovu, kontrola licího žlabu na opotřebení a erozi, měření zbytkové tloušťky vyzdívky a termografie k identifikaci tepelných mostů. Zpráva o zjištěném stavu obsahuje prognózu opotřebení a jasné doporučení dalšího postupu.
Plánování
Na základě zjištěného stavu vyvineme koncept údržby přizpůsobený specifickým požadavkům vaší slévárny. Výběr materiálu zohledňuje typ slitiny, provozní teplotu a způsob dávkování. Termín odstávky úzce koordinujeme s vaším plánem výroby, aby se minimalizovaly dopady na licí linku.
Realizace
Realizace zahrnuje vybourání staré vyzdívky, kontrolu ocelového pláště a vrstvenou novou stavbu s izolací, bezpečnostní vyzdívkou a pracovní vrstvou. Zvláštní pozornost je věnována licímu žlabu a těsnicím plochám. Po dokončení následuje řízené sušení a ohřev podle definovaného teplotního programu.
Bezpečnost
Všechny práce se provádějí při dodržení bezpečnostních standardů SCC. Posouzení rizik zohledňuje zvláštní rizika při práci na dávkovacích pecích — zejména zbytkové teplo, stísněné prostory a blízkost běžících licích zařízení. Osobní ochranné pracovní prostředky a povolovací postupy jsou samozřejmostí.
Z našeho portfolia projektů.
Přes 500 úspěšně realizovaných projektů žáruvzdorných vyzdívek v regionu DACH a zemích Beneluxu.
