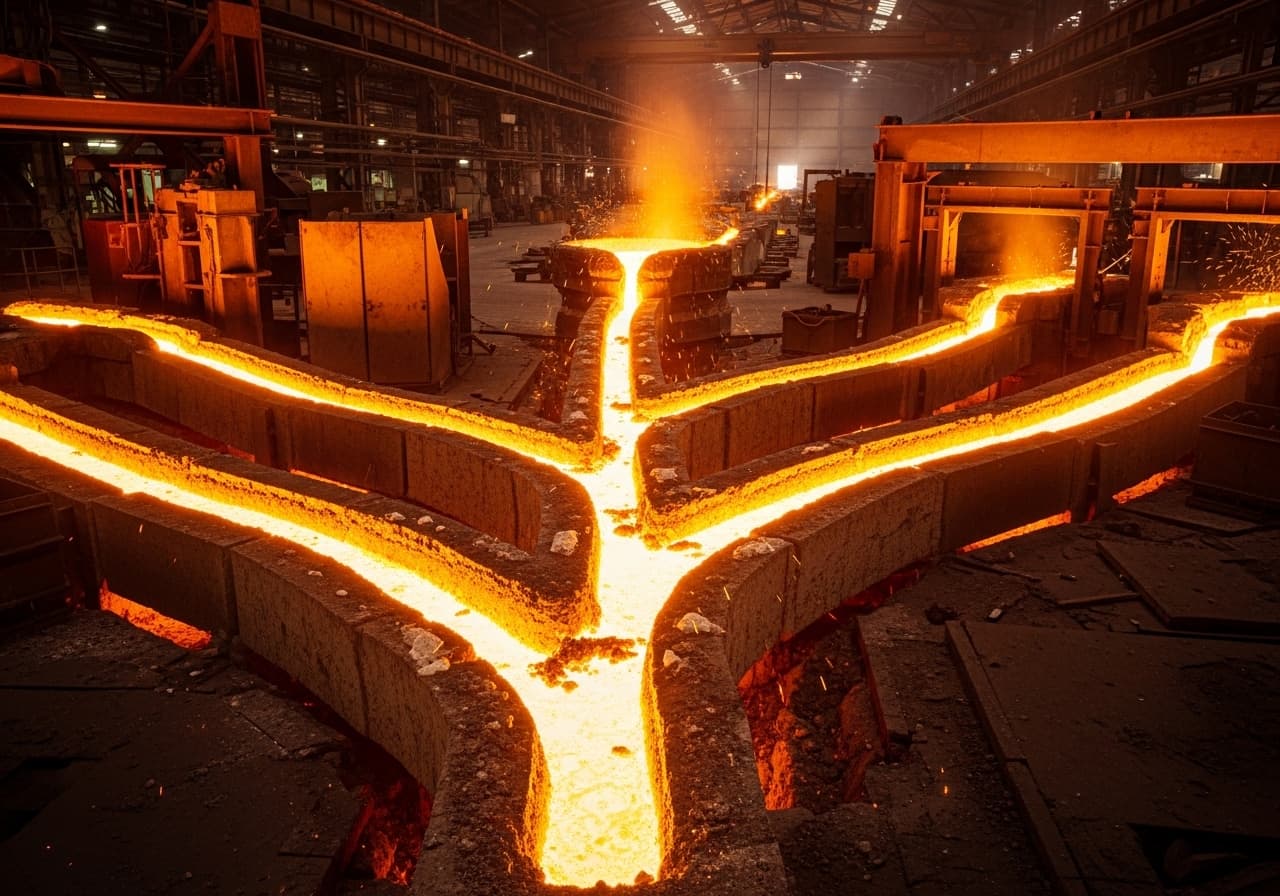

Rozváděcí žlaby
Žáruvzdorné vyzdívky rozváděcích žlabů pro kontrolovanou dopravu tekutých kovů v licích a hutních zařízeních.
Přehled profilu pece.
Těleso žlabu
Ocelová konstrukce se žáruvzdornou vyzdívkou jako hlavní dopravní cesta pro tekutý kov. Těleso žlabu nese pracovní vrstvu a případně izolační a bezpečnostní vrstvu.
Víko žlabu
Zakrytí žlabu chránící před tepelnými ztrátami a omezující odstřikování kovu. Víka jsou rovněž žáruvzdorně vyzděna a v případě potřeby umožňují rychlý přístup ke žlabu.
Přechodový žlab
Spojovací prvek mezi různými segmenty žlabu nebo mezi pecí a hlavním žlabem. Přechodové oblasti jsou vystaveny obzvláště vysoké erozi a vyžadují otěruvzdorné materiály.
Strusková přepážka
Vestavby ze žáruvzdorné keramiky, které oddělují proud kovu od strusky. Přepážky využívají rozdíl hustot kovu a strusky a jsou zásadní pro kvalitu produktu.
Bezpečnostní vrstva
Žáruvzdorná ochranná vrstva mezi pracovní vyzdívkou a ocelovým tělesem. Zabraňuje průniku kovu při opotřebení pracovní vrstvy a poskytuje dodatečnou bezpečnostní rezervu.
Bezpečná doprava kovu, dokonalá ochrana.
Rozváděcí žlaby jsou nepostradatelnými prvky licích a hutních zařízení, které zajišťují kontrolovanou dopravu tekutého kovu od pece k dalšímu zpracování. Žáruvzdorná vyzdívka těchto žlabů musí trvale odolávat extrémním teplotám, chemické korozi a mechanické erozi. SBS Refractory Service je vaším zkušeným partnerem pro vyzdívky, opravy a údržbu rozváděcích žlabů v ocelářském průmyslu i v průmyslu neželezných kovů.
Výzvy při žáruvzdorných vyzdívkách rozváděcích žlabů jsou rozmanité: podle dopravovaného kovu — ať jde o surové železo z vysoké pece, tekutou ocel nebo hliník — musí být materiály a způsob konstrukce přesně sladěny s chemickým a tepelným zatížením. Naši specialisté ovládají všechny běžné konstrukce žlabů, od monolitické licí hmoty přes dusané vyzdívky až po prefabrikované prvky žlabů umožňující rychlou výměnu.
Z ekonomického hlediska jsou rozváděcí žlaby neuralgickým bodem výrobního procesu: selhání žlabu může vést k nekontrolovanému úniku kovu a zastavit celý tok výroby. SBS Refractory Service proto sází na preventivní koncepty údržby, pravidelné kontroly opotřebení a použití osvědčených žáruvzdorných materiálů, aby zajistil maximální provozní bezpečnost a minimální doby odstávek.
Typické problémy: Rozváděcí žlaby.
Tato zatížení určují volbu materiálu a konstrukci žáruvzdorné vyzdívky.
Eroze proudem kovu
Kontinuální tok tekutého kovu vytváří silnou mechanickou erozi vyzdívky žlabu — zejména v obloucích, přechodech a spádových úsecích, kde je rychlost proudění zvýšená.
Infiltrace strusky a kovu
Agresivní strusky a tekutý kov mohou proniknout do pórů a trhlin vyzdívky. Tato infiltrace oslabuje žáruvzdornou strukturu a při ochlazení může vést k odprýskávání.
Cyklické tepelné namáhání
Rozváděcí žlaby jsou vystaveny silným změnám teploty — od předehřevu přes plný provoz až po ochlazení při odstávkách. Tyto cykly způsobují vznik trhlin a urychlují opotřebení.
Geometrická složitost
Žlaby s odbočkami, přechody a struskovými přepážkami vyžadují rozměrově přesnou vyzdívku. Nerovnoměrná vyzdívka může vést k lokálním slabým místům a předčasnému selhání.
Přístupnost při opravách
Rozváděcí žlaby jsou často instalovány ve stísněných prostorech a jsou špatně přístupné. Opravy je nutné provádět často pod časovým tlakem a v nepohodlné pracovní poloze.
Materiály a vyzdívka
Každá zóna vaší pece klade vlastní nároky na teplotní odolnost, chemickou odolnost a mechanickou zatížitelnost. Vybíráme optimální kombinaci materiálů.
Klikněte na materiál pro zobrazení detailů
Žlabová hmota na bázi oxidu hlinitého
Licí a dusací hmotaHlavní vyzdívka žlabu pro kontakt s tekutým kovem
Žáruvzdorná licí hmota
ŽárobetonPrefabrikované prvky žlabů a opravy
Typické práce: Rozváděcí žlaby.
Naše služby pro tento typ pece — od kompletní nové vyzdívky až po průběžnou údržbu.
Od prohlídky na místě až po přejímku.
Náš strukturovaný proces zaručuje kvalitu, dodržení termínů a bezpečnost u každého projektu.
Posouzení a prohlídka na místě
Kontrola vyzdívky žlabu na erozi, vznik trhlin a infiltraci kovu.
Plánování
Stanovení rozsahu oprav a výběr vhodné žlabové hmoty.
Realizace
Vybourání a nové nanesení žlabové hmoty nebo výměna prefabrikovaných prvků žlabu.
Bezpečnost
Zajištění proti nekontrolovanému úniku kovu, uzavření prostoru žlabu po dobu prací.
Posouzení a prohlídka na místě
Systematické posouzení stavu zahrnuje vizuální inspekci celé vyzdívky žlabu, měření zbytkové tloušťky v definovaných měřicích bodech a kontrolu na infiltraci kovu. Zvláštní pozornost je věnována přechodům, obloukům a struskovým přepážkám, které podle zkušeností vykazují nejvyšší opotřebení. Zjištěný stav se dokumentuje fotograficky i písemně.
Plánování
Na základě zjištěného stavu se rozhodne, zda postačí lokální oprava, nebo je nutná kompletní obnova. Při výběru materiálu zohledňujeme dopravovaný kov, složení strusky a požadovanou životnost. Prefabrikované prvky žlabů se v případě potřeby připraví v termínu, aby se minimalizovala doba odstávky.
Realizace
Při kompletní obnově se opotřebená vyzdívka strojně nebo ručně vybourá. Poté se vnese nová žlabová hmota — podle systému jako licí, dusací nebo vibrační hmota. Alternativně se nasadí prefabrikované prvky žlabů, které umožňují výrazně rychlejší výměnu. Po vyzdění následuje řízený program sušení a předehřevu.
Bezpečnost
Po celou dobu prací na rozváděcích žlabech je pracovní prostor uzavřen a zajištěn. Před bouráním se ověří úplné vychladnutí žlabu. Při nové vyzdívce se kontroluje neporušenost bezpečnostní vrstvy. Všechny přechody a připojení se před uvedením do provozu kontrolují na těsnost. Havarijní plány pro nekontrolovaný únik kovu jsou připraveny.
Z našeho portfolia projektů.
Přes 500 úspěšně realizovaných projektů žáruvzdorných vyzdívek v regionu DACH a zemích Beneluxu.
Rozváděcí žlaby
