Nowe wyłożenie rynny metalu
Mała skala, duże znaczenie — rynna prowadzi ciekły metal
Sytuacja wyjściowa
Rynna metalu to jeden z mniejszych elementów w zakładzie, ale prowadzi ciekły metal. Błędy w wykonaniu szybko dają tu o sobie znać: jako most termiczny na stalowej skrzyni, jako odspojone wyłożenie lub jako wytop, który nie spływa równomiernie. SBS Refractory Service wykonało całkowicie nowe wyłożenie rynny.
Zakres usług
- Warstwa izolacyjna
- Włókno ceramiczne
- Zakotwienie
- Beton ogniotrwały
- Suszenie
Dane projektu
Zakres zadania
Warstwa izolacyjna pod betonem ogniotrwałym musi być ciągła — każda otwarta szczelina staje się mostem termicznym na stalowej skrzyni
Wyłożenie musi trwale trzymać się dna i ścian, mimo że stale styka się z ciekłym metalem
Rynna musi być wypoziomowana tak, aby wytop później spływał równomiernie
Podejście SBS
Najpierw powstała warstwa izolacyjna: płyty ułożone na styk, szczeliny brzegowe wypchane włóknem ceramicznym. Dzięki temu nie pozostaje żadna otwarta szczelina, przez którą ciepło mogłoby dotrzeć do stalowej skrzyni.
Następnie osadzono kotwy w siatce na dnie i ścianach. Utrzymują one beton ogniotrwały i kończą się w odstępie poniżej późniejszej strony gorącej.
Przed odlaniem skrzynię sprawdzono poziomicą i wypoziomowano. Następnie odlano beton, zagęszczono go i poddano kontrolowanemu suszeniu.
Nowe wyłożenie rynny metalu w obrazach

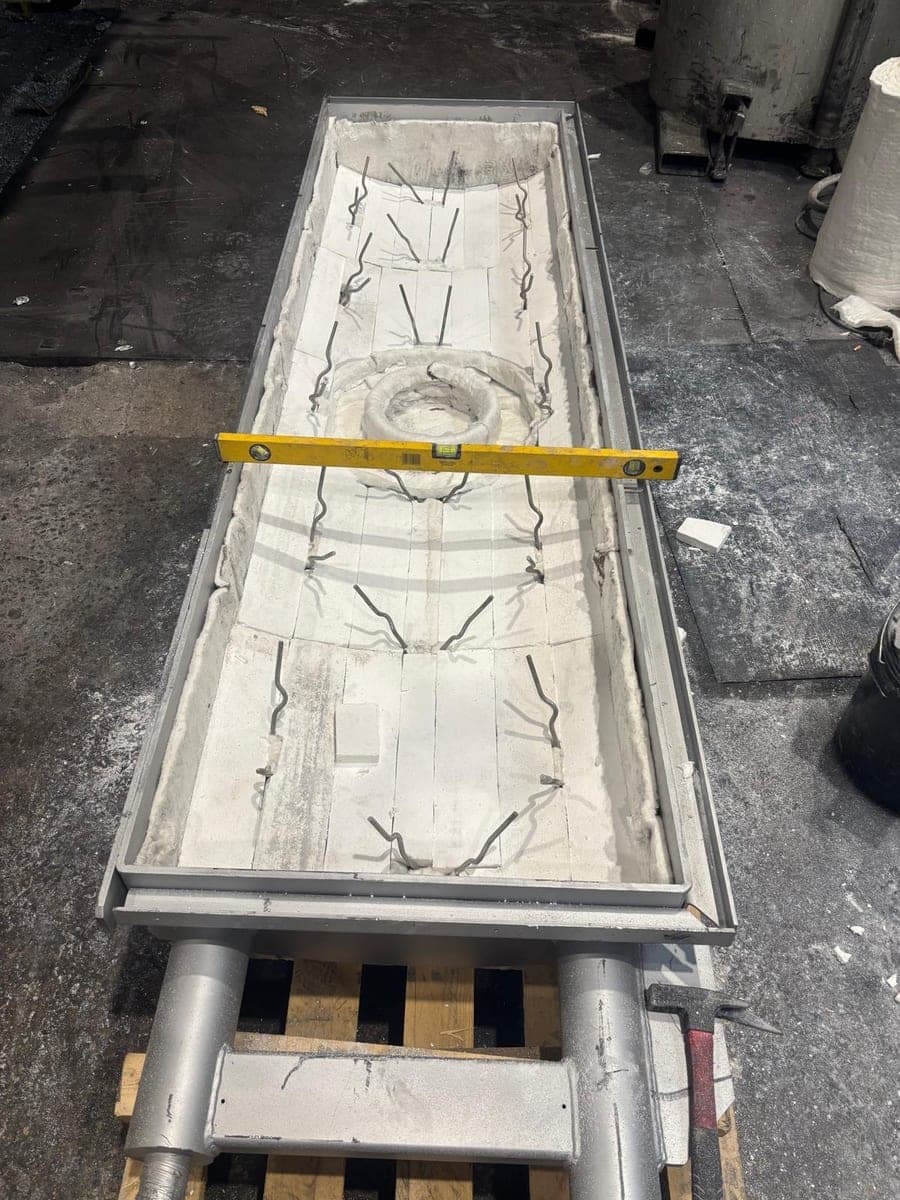

Przed odlaniem: warstwa izolacyjna, kotwy w siatce, poziomowanie poziomicą

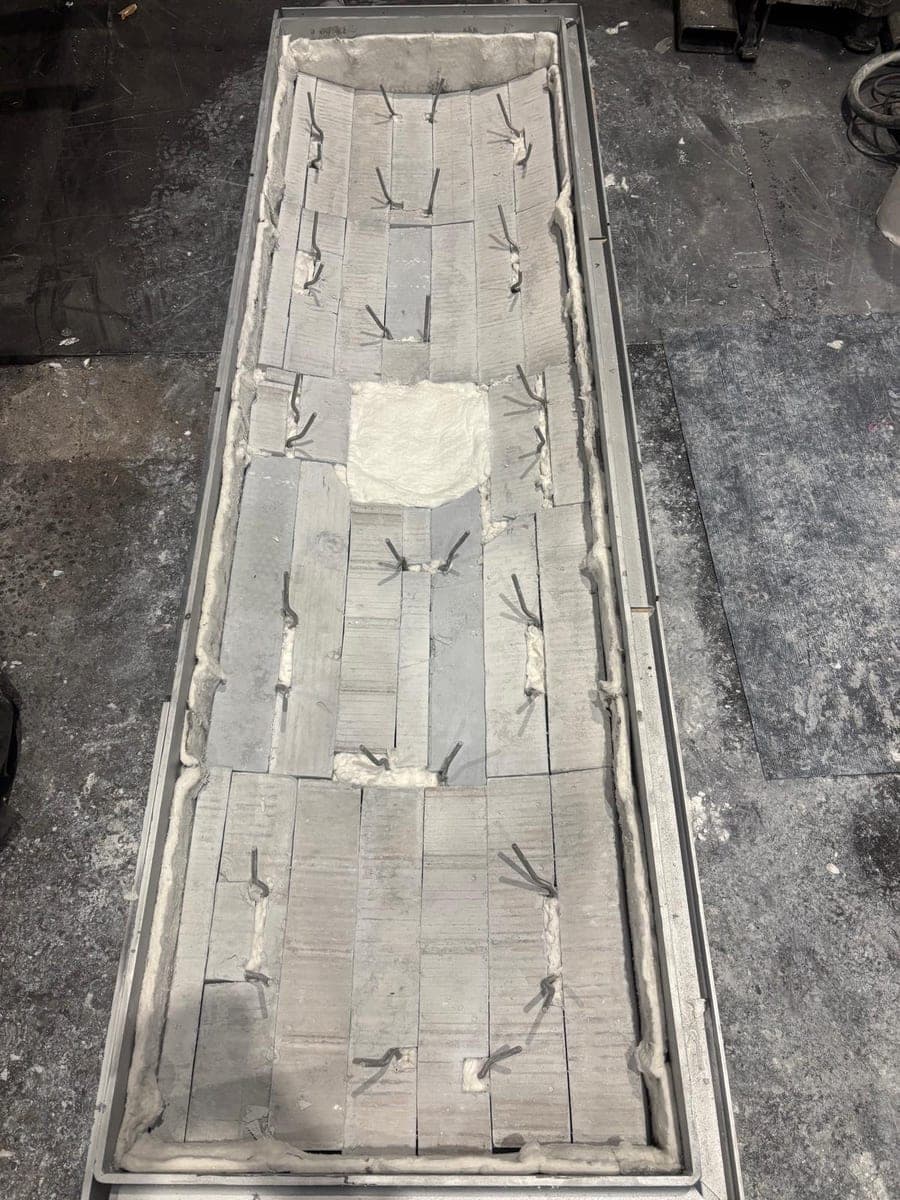

Kotwy na dnie i ścianach — kończą się w odstępie poniżej strony gorącej

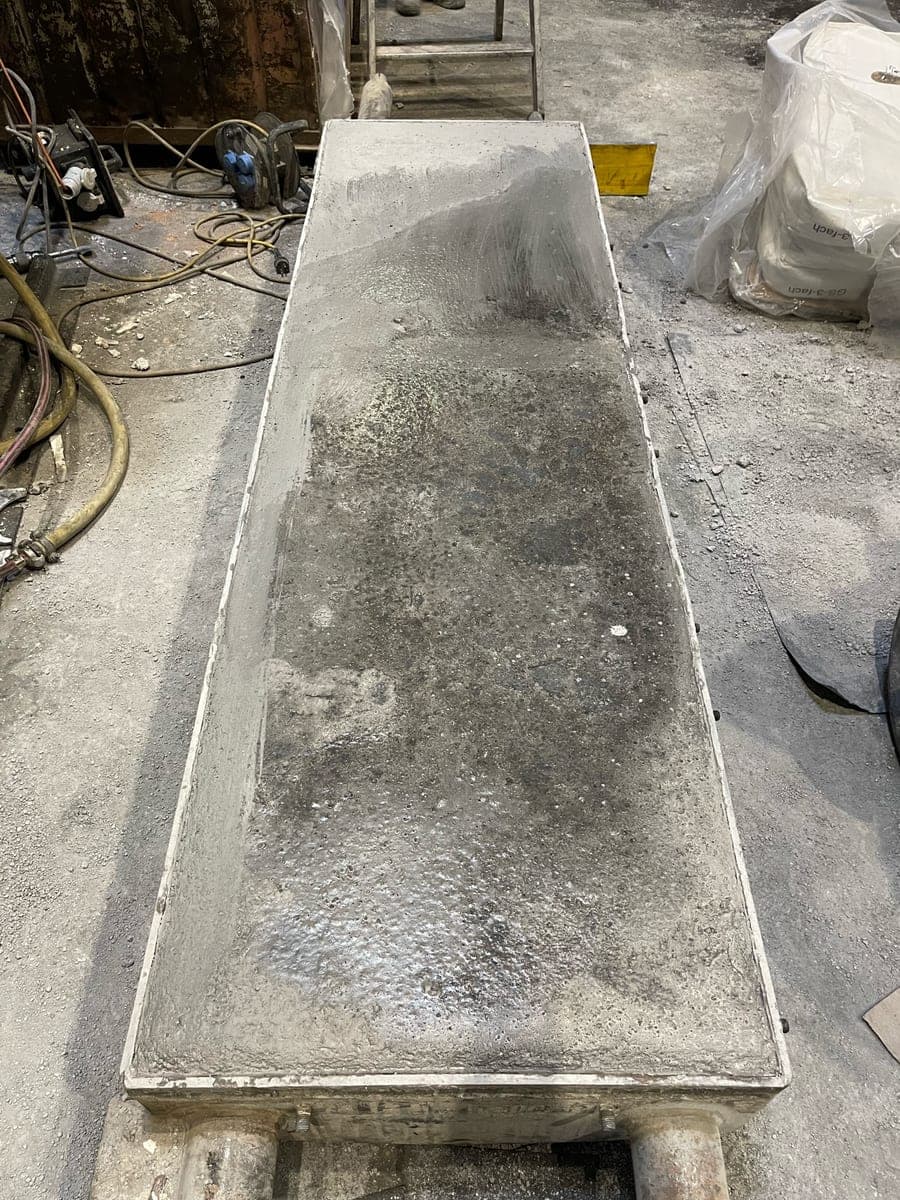

Odlane i zagęszczone — następnie kontrolowane suszenie
Mierzalne rezultaty
Najważniejsze wskaźniki projektu „Nowe wyłożenie rynny metalu”
