Haubenofen
Feuerfeste Auskleidung von Haubenöfen für die Glühbehandlung von Coils und Draht.
Ofenprofil im Überblick.

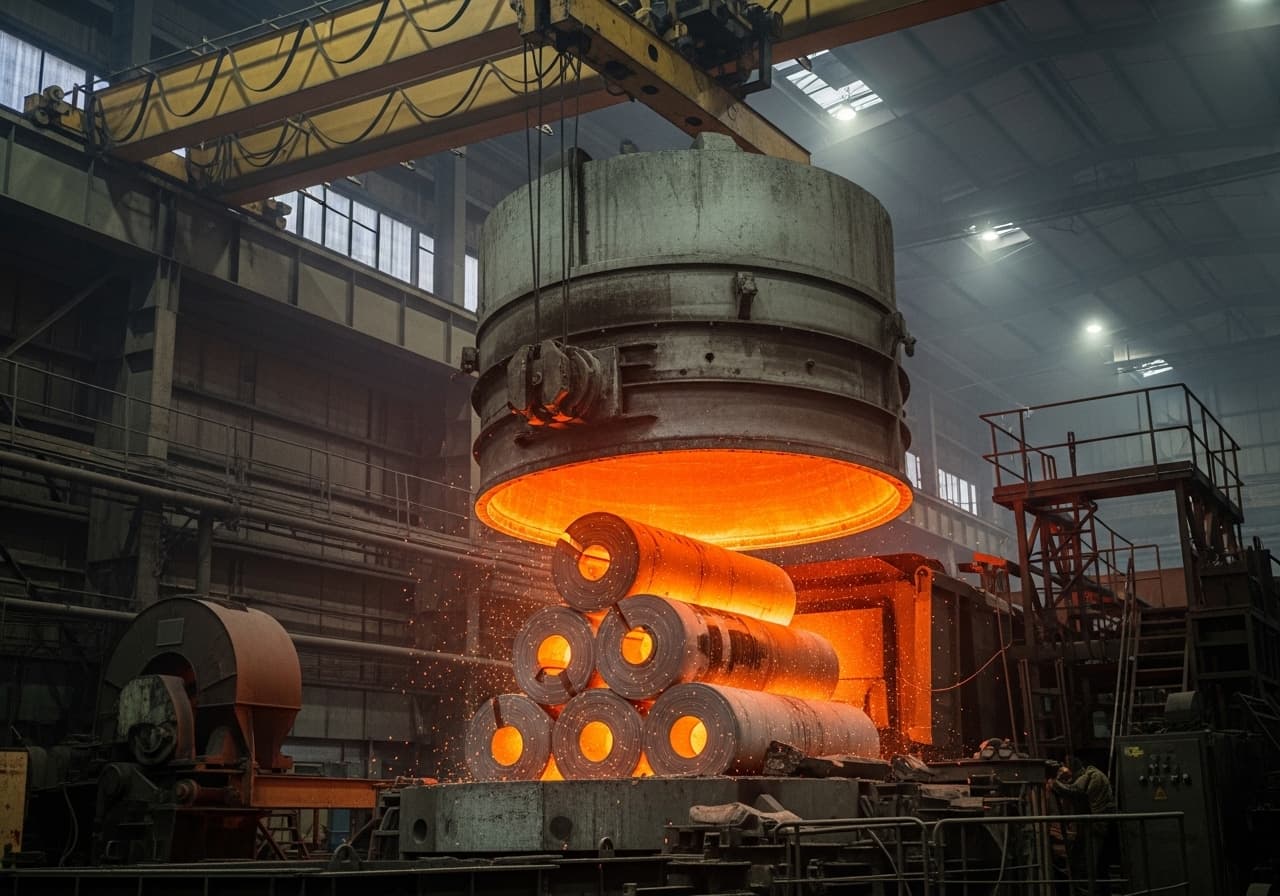

Der Haubenofen ist ein spezialisierter Chargenofen, der insbesondere in der Stahlindustrie und Drahtherstellung für die Glühbehandlung von Coils, Drahtbunden und Bandstahl eingesetzt wird. Sein einzigartiges Konstruktionsprinzip — eine abnehmbare Heizhaube über einer Schutzhaube und dem Ofensockel — ermöglicht eine präzise Atmosphärenkontrolle und gleichmaessige Wärmeverteilung während des Gluehprozesses. SBS Refractory Service ist Ihr erfahrener Partner für den Feuerfestbau an Haubenöfen aller Bauarten und Groessen. Unsere Spezialisten beherrschen die besonderen Anforderungen der Haubenisolierung und Sockeldichtung und sorgen für maximale Energieeffizienz und Prozesssicherheit bei Ihren Glühbehandlungen.
Die feuerfeste Auskleidung eines Haubenofens unterscheidet sich grundlegend von anderen Chargenöfen: Die Heizhaube wird regelmaessig abgehoben und auf verschiedene Ofensockel umgesetzt, was die Isolierung mechanisch und thermisch stark beansprucht. Jeder Haubentransfer erzeugt Erschütterungen und Temperaturwechsel, die über die Lebensdauer zu Materialermüdung führen. Die Dichtung zwischen Haube und Sockel ist entscheidend für die Atmosphärenkontrolle — selbst kleinste Undichtigkeiten führen zum Eindringen von Sauerstoff und damit zu Oxidation am Glühgut. Dies kann die Oberflächenqualitaet von Coils und Draht empfindlich beeinträchtigen.
SBS entwickelt für jeden Haubenofen ein massgeschneidertes Isolierungskonzept, das auf maximale Standzeit der Hauben und optimale Energieeffizienz ausgelegt ist. Moderne Keramikfaser-Platten und -Module ersetzen zunehmend konventionelle Steinauskleidungen in der Heizhaube und reduzieren das Haubengewicht bei gleichzeitig verbesserter Dämmleistung erheblich. Ein leichteres Haubengewicht entlastet die Krananlage und reduziert den mechanischen Verschleiss bei jedem Umsetzzyklus. Unsere Feuerfestbauer prüfen und erneuern zudem die hochtemperaturbeständigen Dichtungssysteme am Sockel, die eine gasdichte Prozessführung unter Schutzgasatmosphäre sicherstellen.
Typische Probleme beim Haubenofen.
Diese Belastungen bestimmen die Materialwahl und Konstruktion der feuerfesten Auskleidung.
Atmosphärendichtheit am Sockel
Die Dichtung zwischen Schutzhaube und Ofensockel muss absolut gasdicht sein, um die Schutzgasatmosphäre aufrechtzuerhalten. Bereits geringe Undichtigkeiten führen zum Eindringen von Luft und zur Oxidation des Glühguts mit Qualitätsverlusten.
Mechanische Belastung durch Haubenumsetzen
Das regelmaessige Abheben und Umsetzen der Heizhaube per Kran erzeugt Erschütterungen und Stossbelastungen, die die Isolierung schädigen können. Über viele Zyklen führt dies zu Materialermüdung, Faserausfall und Isolierungsdefekten.
Ungleichmaessige Wärmeverteilung
Beschädigte oder ungleichmaessig verschlissene Haubenisolierung führt zu Temperaturunterschieden im Ofenraum. Dies beeinträchtigt die Gleichmaessigkeit der Glühbehandlung und kann zu uneinheitlichen mechanischen Eigenschaften im Glühgut führen.
Haubengewicht und Kranbelastung
Schwere konventionelle Steinauskleidungen erhöhen das Haubengewicht erheblich und belasten die Kran- und Transportinfrastruktur. Eine Umrüstung auf leichtgewichtige Keramikfaser-Isolierung kann das Haubengewicht um bis zu 70 Prozent reduzieren.
Werkstoffe & Auskleidung
Jede Zone Ihres Ofens stellt eigene Anforderungen an Temperaturbeständigkeit, chemische Resistenz und mechanische Belastbarkeit. Wir wählen die optimale Materialkombination.
Klicken Sie auf ein Material für Details
Keramikfaser-Platten
KeramikfaserHauben-Isolierung
Leichtfeuerfeste Steine
Feuerfeste SteineHochtemperaturzone
Typische Arbeiten am Haubenofen.
Unsere Leistungen für diesen Ofentyp — von der Neuzustellung bis zur laufenden Wartung.
Von der Begehung bis zur Abnahme.
Unser strukturierter Prozess garantiert Qualität, Termintreue und Sicherheit bei jedem Projekt.
Befund & Begehung
Prüfung der Hauben-Isolierung
Planung
Optimierung der Wärmeisolierung
Ausführung
Erneuerung der Isolierauskleidung
Sicherheit
Sicherer Haubentransport
Befund & Begehung
Die Zustandsanalyse eines Haubenofens umfasst die separate Prüfung von Heizhaube, Schutzhaube und Ofensockel. An der Heizhaube bewerten wir den Zustand der Isolierung durch visuelle Inspektion und Thermografie bei Betriebstemperatur — Wärmebrücken und Isolierungsdefekte werden so zuverlässig lokalisiert. Am Sockel prüfen wir die Dichtflächen auf Verformung und Verschleiss sowie den Zustand der hochtemperaturbeständigen Dichtung. Die Ergebnisse werden in einem Befundbericht zusammengefasst, der den Reparaturbedarf für jede Komponente einzeln aufschluesselt.
Planung
In der Planungsphase legen wir das Isolierungskonzept für die Heizhaube fest und wählen die optimale Kombination aus Keramikfaser-Platten und leichtfeuerfesten Steinen. Das Haubengewicht nach Umrüstung wird berechnet und mit der Kranlast abgeglichen. Für die Sockeldichtung wird das passende Dichtungssystem spezifiziert — angepasst an die Ofengeometrie, Schutzgasart und Betriebstemperatur. Der Stillstandszeitraum wird mit Ihrer Produktionsplanung koordiniert und ein Bauzeitenplan erstellt, der den Haubenumbau mit minimaler Produktionsunterbrechung ermöglicht.
Ausführung
Die Ausführung beginnt mit dem Abheben der Heizhaube und dem Rückbau der verschlissenen Isolierung. Der Stahlmantel der Haube wird auf Korrosion und Verformung inspiziert, Anker und Befestigungspunkte werden geprüft und bei Bedarf erneuert. Die neue Isolierung wird schichtweise aufgebaut — Keramikfaser-Platten als Heissseite mit Hinterisolierung aus Kalziumsilikat-Platten oder Leichtfeuerfeststeinen. Am Sockel werden die Dichtflächen nachgearbeitet und neue Hochtemperaturdichtungen eingebaut. Abschliessend erfolgt ein Funktionstest der Dichtigkeit unter Schutzgasatmosphäre.
Sicherheit
Beim Haubentransport und der Montage gelten besondere Sicherheitsvorschriften für Kranarbeiten und Arbeiten in der Höhe. Die Haube wird vor allen Arbeiten sicher auf einem Montagegestell abgesetzt und gegen Umkippen gesichert. Beim Umgang mit Keramikfasern werden die geltenden Arbeitsschutzvorschriften strikt eingehalten — Staubschutzmasken, Schutzkleidung und Absaugeinrichtungen sind obligatorisch. Alle Arbeiten werden dokumentiert und die Dichtigkeit der Schutzgasatmosphäre wird protokolliert.
Aus unserem Projektportfolio.
Über 500 erfolgreich umgesetzte Feuerfestbau-Projekte in der DACH-Region und den Benelux-Ländern.
Haubenofen
