Herdwagenofen
Feuerfeste Auskleidung von Herdwagenöfen für große und schwere Werkstücke.
Ofenprofil im Überblick.

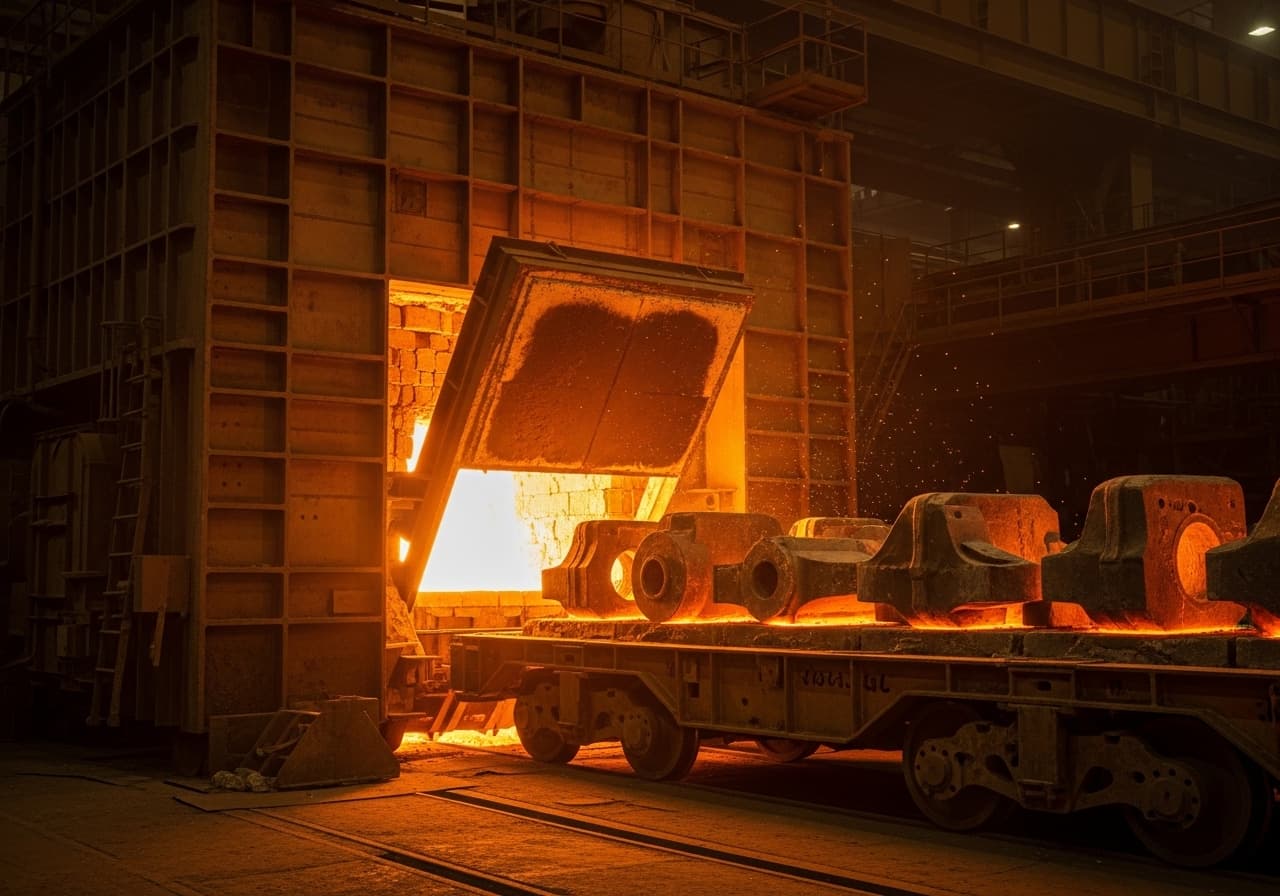

Der Herdwagenofen gehört zu den leistungsfaehigsten Chargenöfen in der industriellen Wärmebehandlung und ist die bevorzugte Lösung für die thermische Behandlung grosser und schwerer Werkstücke. Sein herausfahrbarer Herdwagen ermöglicht eine bequeme Be- und Entladung ausserhalb des heissen Ofenraums — ein entscheidender Vorteil für die Verarbeitung von Grossbauteilen, Schweissgestellen und schweren Schmiedeteilen. SBS Refractory Service ist auf den Feuerfestbau für Herdwagenöfen aller Baugroessen spezialisiert — von kompakten Einwagen-Öfen bis zu Grossanlagen mit mehreren Wagen und Ofenlaengen über 20 Metern. Unsere Teams aus erfahrenen Feuerfestbauern beherrschen die besonderen Anforderungen der koordinierten Zustellung von Ofenkammer und Herdwagen und garantieren eine passgenaue Ausführung mit optimaler Dichtigkeit.
Die feuerfeste Auskleidung eines Herdwagenofens stellt besondere Herausforderungen: Kammer und Wagen müssen als Gesamtsystem funktionieren — die Dichtung zwischen beiden Bereichen ist entscheidend für Energieeffizienz und Prozessqualität. Der Herdwagen selbst unterliegt enormer mechanischer Belastung durch das Gewicht der aufgelegten Werkstücke, während die Kammerauskleidung primär thermisch und durch Zunderangriff beansprucht wird. Temperaturschwankungen zwischen 600 und 1.200°C erzeugen in beiden Bereichen Thermoschock-Belastungen, die eine sorgfältige Materialauswahl erfordern.
SBS entwickelt für jeden Herdwagenofen ein individuelles Zustellungskonzept, das die spezifischen Belastungsprofile von Kammer und Wagen berücksichtigt. Für die Kammerauskleidung setzen wir auf energieeffiziente Keramikfaser-Lösungen, die schnelle Aufheizzyklen ermöglichen. Die Herdwagen-Auflageflächen werden mit hochfesten Schamotte- oder Korund-Steinen ausgeführt, die dem Gewicht schwerer Werkstücke zuverlässig standhalten. Die Sandtassen- oder Keramikfaserdichtung am Wagenumlauf wird exakt an die Ofengeometrie angepasst, um Wärmeverluste und Falschluftzutritt zu minimieren.
Typische Probleme beim Herdwagenofen.
Diese Belastungen bestimmen die Materialwahl und Konstruktion der feuerfesten Auskleidung.
Dichtigkeit zwischen Kammer und Wagen
Die Dichtung am Übergang zwischen Ofenkammer und herausfahrbarem Herdwagen ist die kritischste Stelle des gesamten Ofensystems. Undichtigkeiten führen zu erheblichen Energieverlusten, Falschluftzutritt und ungleichmaessiger Temperaturverteilung im Ofenraum.
Mechanische Belastung der Herdwagen-Auflagefläche
Die Auflagefläche des Herdwagens trägt das gesamte Gewicht der Charge — oft mehrere Tonnen schwere Stahlbauteile. Punktuelle Belastungen beim Aufsetzen mit Kran oder Stapler können lokale Ausbrüche und Risse in der feuerfesten Auskleidung verursachen.
Zunderangriff auf Herdplatten
Bei der Wärmebehandlung von Stahlwerkstuecken bildet sich Zunder (Eisenoxid), der auf die Herdwagenauskleidung fällt und diese chemisch angreift. Die Zunderschicht kann sich in die Steinoberfläche einfressen und die Standzeit erheblich verkürzen.
Verformung durch thermische Ausdehnung
Die unterschiedliche thermische Ausdehnung von Stahlrahmen und feuerfester Auskleidung führt bei jedem Aufheizzyklus zu mechanischen Spannungen. Ohne ausreichende Dehnungsfugen kann dies zu Rissen, Verwerfungen und Undichtigkeiten im Dichtungsbereich führen.
Werkstoffe & Auskleidung
Jede Zone Ihres Ofens stellt eigene Anforderungen an Temperaturbeständigkeit, chemische Resistenz und mechanische Belastbarkeit. Wir wählen die optimale Materialkombination.
Klicken Sie auf ein Material für Details
Schamottesteine
Feuerfeste SteineHerdwagen-Auflagefläche
Keramikfaser
KeramikfaserKammerauskleidung
Typische Arbeiten am Herdwagenofen.
Unsere Leistungen für diesen Ofentyp — von der Neuzustellung bis zur laufenden Wartung.
Von der Begehung bis zur Abnahme.
Unser strukturierter Prozess garantiert Qualität, Termintreue und Sicherheit bei jedem Projekt.
Befund & Begehung
Prüfung von Kammer und Herdwagenauskleidung
Planung
Koordinierte Reparatur Kammer/Wagen
Ausführung
Erneuerung der Auskleidung beider Bereiche
Sicherheit
Sicherung des Wagenfahrbereichs
Befund & Begehung
Unsere Feuerfest-Spezialisten führen eine systematische Zustandsanalyse beider Ofenbereiche durch — Kammer und Herdwagen werden getrennt bewertet. In der Kammer prüfen wir Wände, Decke und Türbereich auf Risse, Abplatzungen und Isolierungsdefekte mittels visueller Inspektion und Thermografie. Am Herdwagen bewerten wir den Zustand der Auflagefläche, die Ebenheit der Sohlensteine und den Verschleiss der Dichtflächen. Besonderes Augenmerk liegt auf der Dichtung am Wagenumlauf — hier entscheidet sich die Energieeffizienz des gesamten Ofens.
Planung
Die Planungsphase umfasst die Festlegung des Materialkonzepts für Kammer und Wagen sowie die Koordination der Arbeitsabläufe. Bei Herdwagenöfen ist die zeitliche Abstimmung besonders wichtig: Der Wagen kann herausgefahren und separat bearbeitet werden, während parallel an der Kammer gearbeitet wird. Wir erstellen einen detaillierten Bauzeitenplan, der beide Bereiche synchronisiert und die Gesamtstillstandszeit minimiert. Die Dichtungsgeometrie wird exakt vermessen und das passende Dichtungssystem spezifiziert.
Ausführung
Die Ausführung erfolgt koordiniert an Kammer und Herdwagen. In der Kammer werden verschlissene Wand- und Deckenbereiche erneuert — je nach Konzept mit Keramikfaser-Modulen oder leichtfeuerfesten Steinen. Am Herdwagen werden die Sohlensteine und Auflageflächen komplett oder teilweise ersetzt, wobei auf exakte Ebenheit und ausreichende Dehnungsfugen geachtet wird. Die Dichtung am Wagenumlauf wird erneuert und auf Passgenauigkeit geprüft. Nach dem Zusammenführen von Wagen und Kammer erfolgt ein kontrolliertes Aufheizen nach definierter Trocknungskurve.
Sicherheit
Bei Arbeiten am Herdwagenofen gelten besondere Sicherheitsanforderungen. Der Wagenfahrbereich wird gegen unbefugtes Verfahren gesichert und der Wagen mechanisch arretiert. Beim Arbeiten in der Ofenkammer werden die Vorschriften für beengte Räume angewendet. Alle Hebezeuge und Krane für den Materialtransport werden vor Einsatz geprüft. Die Dokumentation erfolgt lückenlos und umfasst Materialzertifikate, Einbauprotokolle und Dichtungspruefbericht.
Aus unserem Projektportfolio.
Über 500 erfolgreich umgesetzte Feuerfestbau-Projekte in der DACH-Region und den Benelux-Ländern.
Herdwagenofen
Häufige Fragen
Alles Wichtige zum Herdwagenofen
