Gemauertes Gewölbe im Feuerraum eines Biomasseheizkraftwerks
Ein Gewölbe trägt sich selbst — aber erst, wenn der Schlussstein sitzt
Ausgangslage
Ein gemauertes Gewölbe im Feuerraum trägt sich selbst, aber nur, wenn Geometrie, Auflager und Reihenfolge stimmen. Was in der Schalung krumm angelegt ist, sitzt später als Zwängung im Mauerwerk. SBS Refractory Service hat im Feuerraum eines Biomasseheizkraftwerks ein Gewölbe neu gemauert.
Leistungsumfang
- Gewölbebau
- Lehrgerüst
- Widerlager
- Steinbau
- Feuerraum
Projektdaten
Die Aufgabenstellung
Radius und Steinteilung müssen feststehen, bevor der erste Stein liegt
Der Bogen drückt zur Seite — gibt das Auflager nach, hilft der beste Stein nichts
Das Gewölbe darf erst ausgeschalt werden, wenn es selbst trägt
Der SBS-Ansatz
Das Lehrgerüst wurde passgenau vorgefertigt; es gibt Radius und Steinteilung vor.
Widerlager und Ofenpanzer wurden so ausgeführt, dass sie den Seitenschub des Bogens aufnehmen.
Gemauert wurde von beiden Widerlagern zur Mitte. Der Schlussstein wurde eingepasst, nicht eingeschlagen, und ausgeschalt erst, als der Bogen trug.
Gemauertes Gewölbe im Feuerraum eines Biomasseheizkraftwerks in Bildern

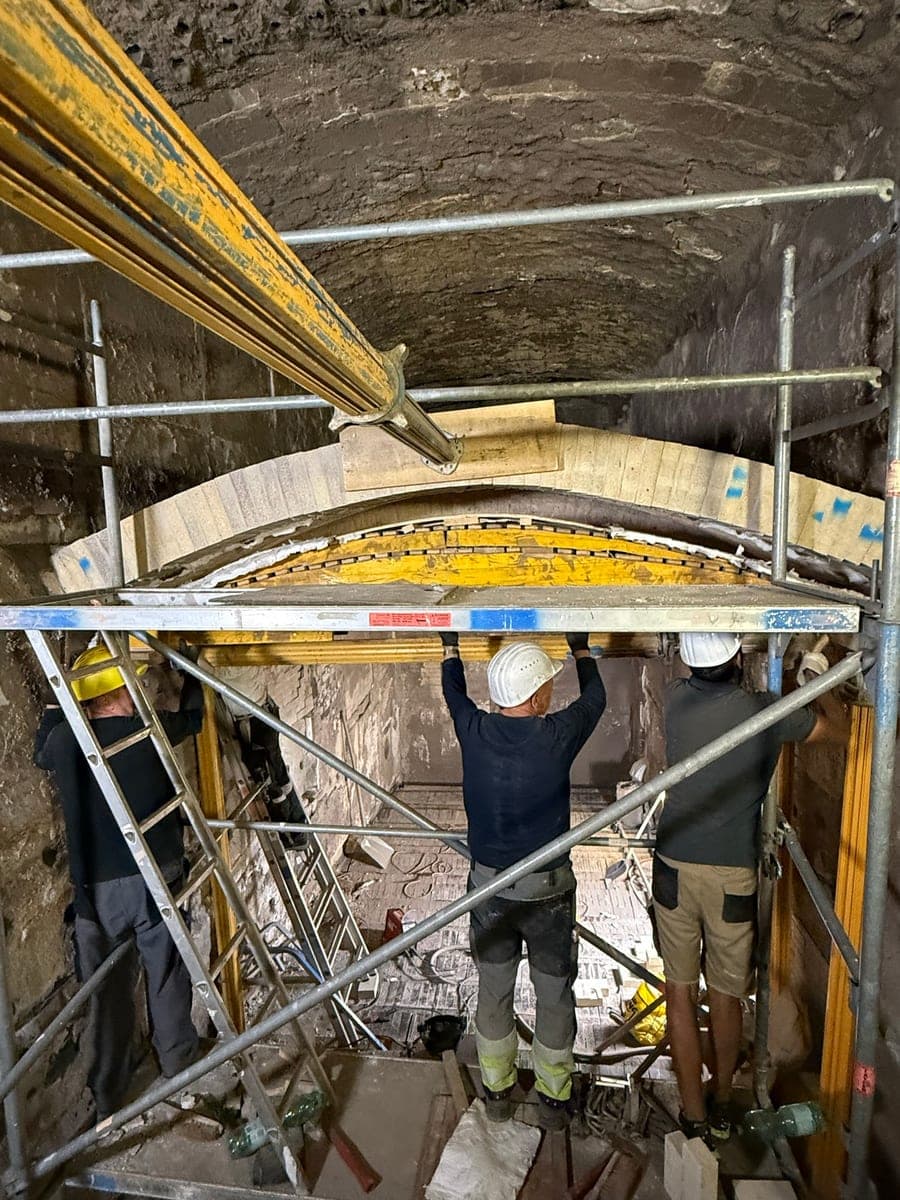

Der Bogen wird auf dem Lehrgerüst geschlossen

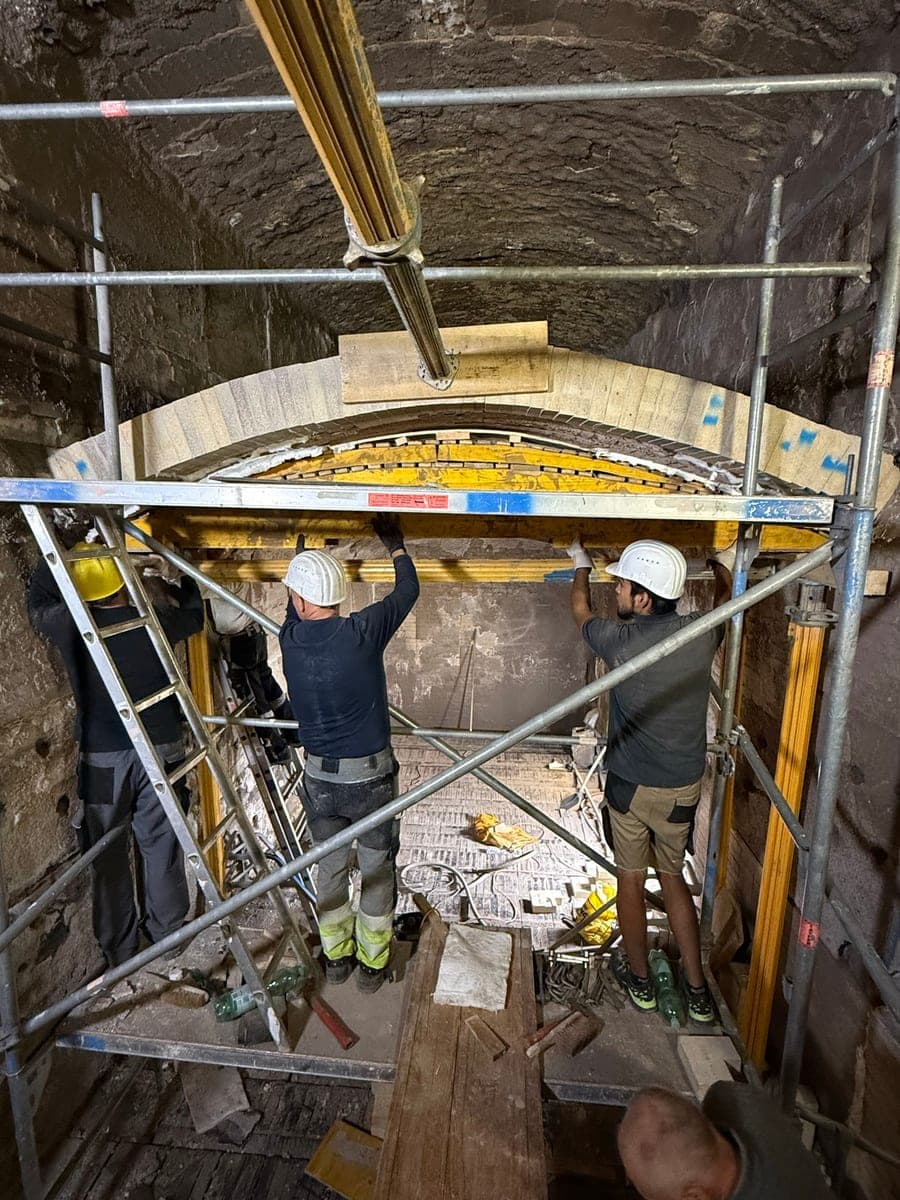

Von beiden Widerlagern zur Mitte gemauert

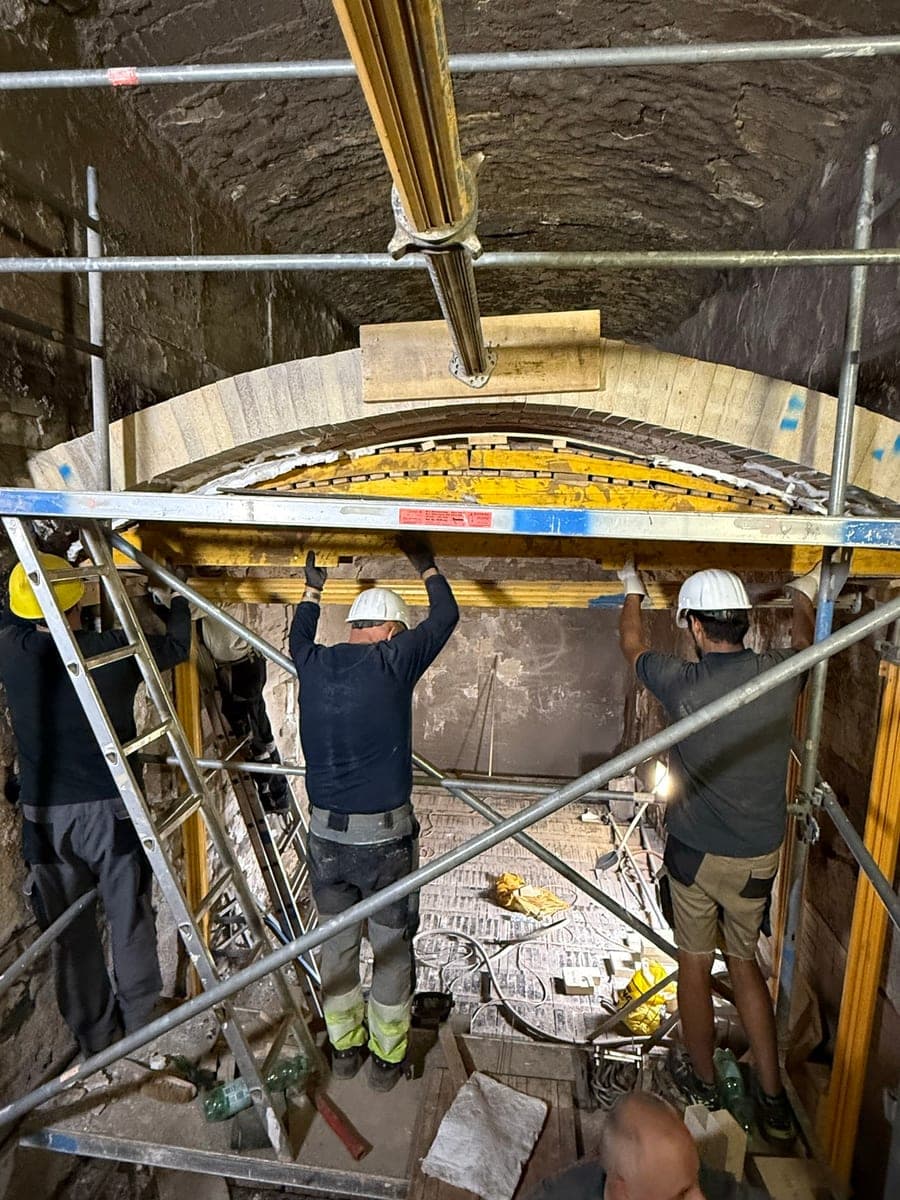

Kurz vor dem Schlussstein
Messbare Resultate
Die wichtigsten Kennzahlen des Projekts „Gemauertes Gewölbe im Feuerraum eines Biomasseheizkraftwerks"
