Türportal am Schmelzofen: monolithische Neuzustellung

Ein Türportal am Schmelzofen sieht selten so aus, wenn es zu uns kommt.

Bauteil:Türportal mit Chargieröffnung

Ofentyp:Aluminium-Schmelzofen

Leistung:Monolithische Neuzustellung des Portals

Verfahren:Guss statt Formstein, fugenlose Ausführung

Türportal am Schmelzofen: monolithische Neuzustellung

Projektübersicht

Ausgangslage

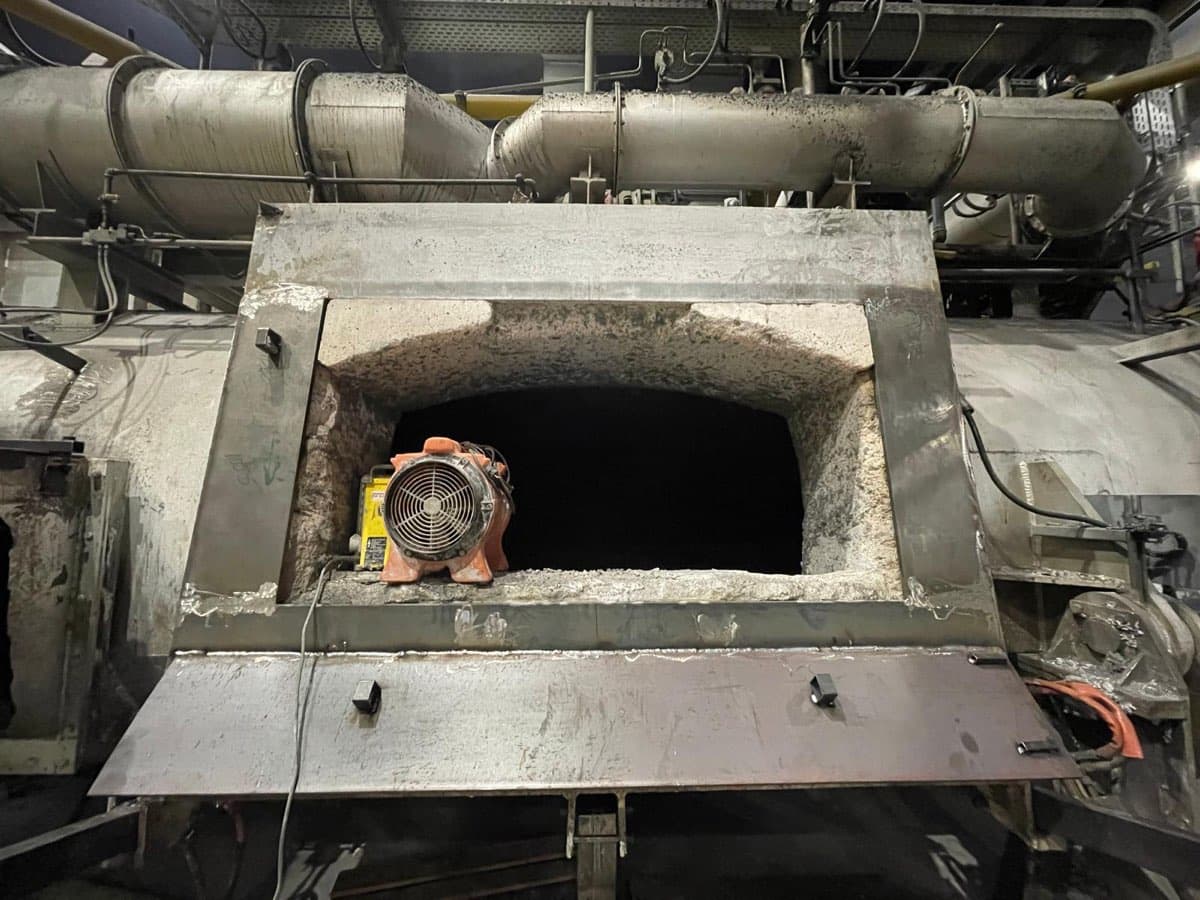

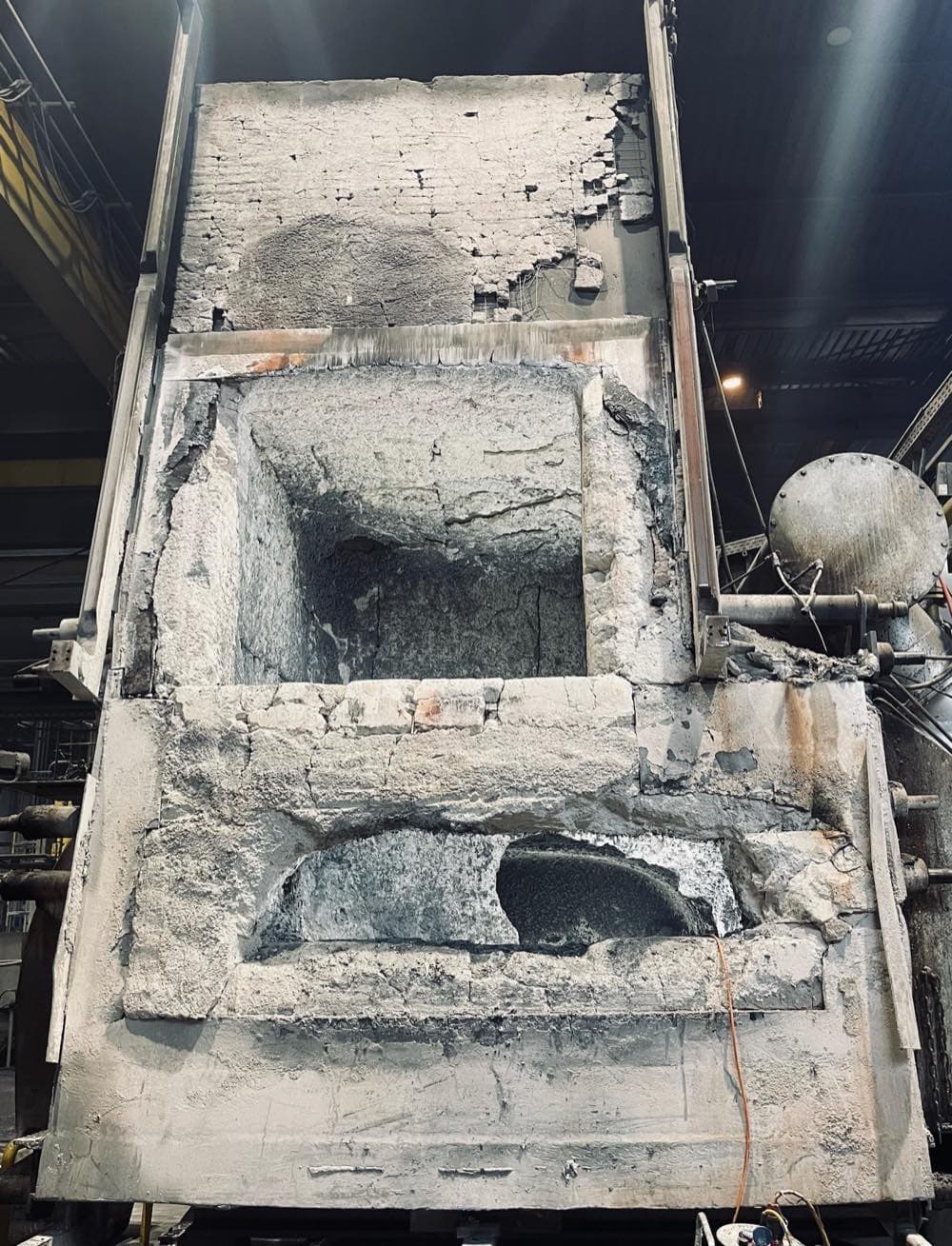

Das Türportal ist die am stärksten belastete Zone am ganzen Ofen: Temperaturwechsel bei jeder Charge, mechanischer Stoß beim Chargieren, Infiltration durch flüssiges Aluminium. Bei Anlieferung zeigte sich das entsprechende Bild – ausgebrochenes Feuerfestmaterial rund um die Chargieröffnung, verschlacktes Mauerwerk und ein Sturz, der die nächste Reise nicht überstanden hätte.

Leistungsumfang

Ausbruch des geschädigten Portalbereichs
Sauberer Trennschnitt zum Bestandsmauerwerk
Monolithische Neuzustellung im Guss
Kontrollierte Trocknung
Anfahrt und Übergabe

Projektdaten

BauteilTürportal mit Chargieröffnung

OfentypAluminium-Schmelzofen

LeistungMonolithische Neuzustellung des Portals

VerfahrenGuss statt Formstein, fugenlose Ausführung

Herausforderungen

Die Aufgabenstellung

Temperaturwechsel bei jeder Charge – nirgendwo im Ofen gibt es mehr Lastwechsel pro Schicht

Mechanischer Stoß durch Chargiervorgänge direkt in dieser Zone

Infiltration durch flüssiges Aluminium an Fugen und Rissen

Sturz bereits so weit geschädigt, dass er die nächste Ofenreise nicht überstanden hätte

Anbindung des Neugusses an den verbleibenden Bestand ohne neue Rissbildung

Unsere Lösung

Der SBS-Ansatz

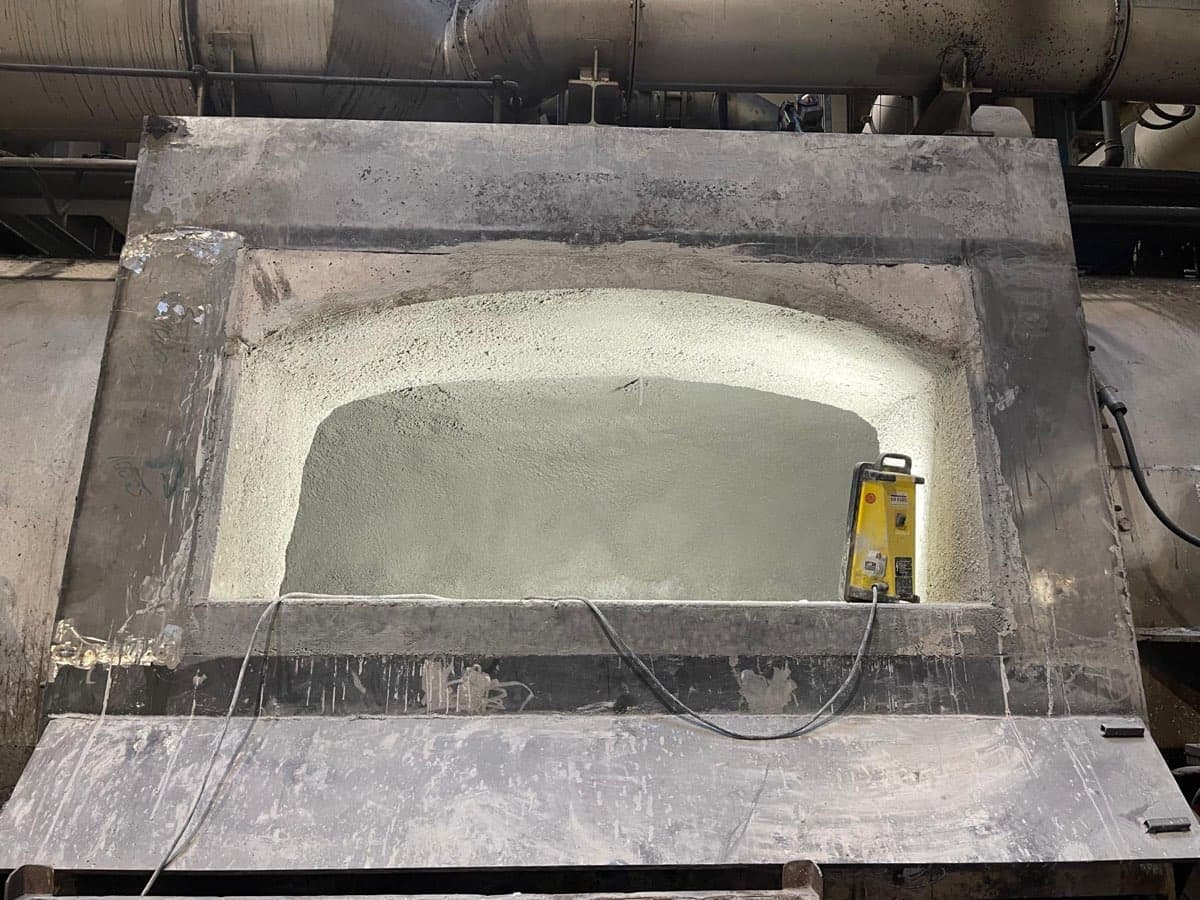

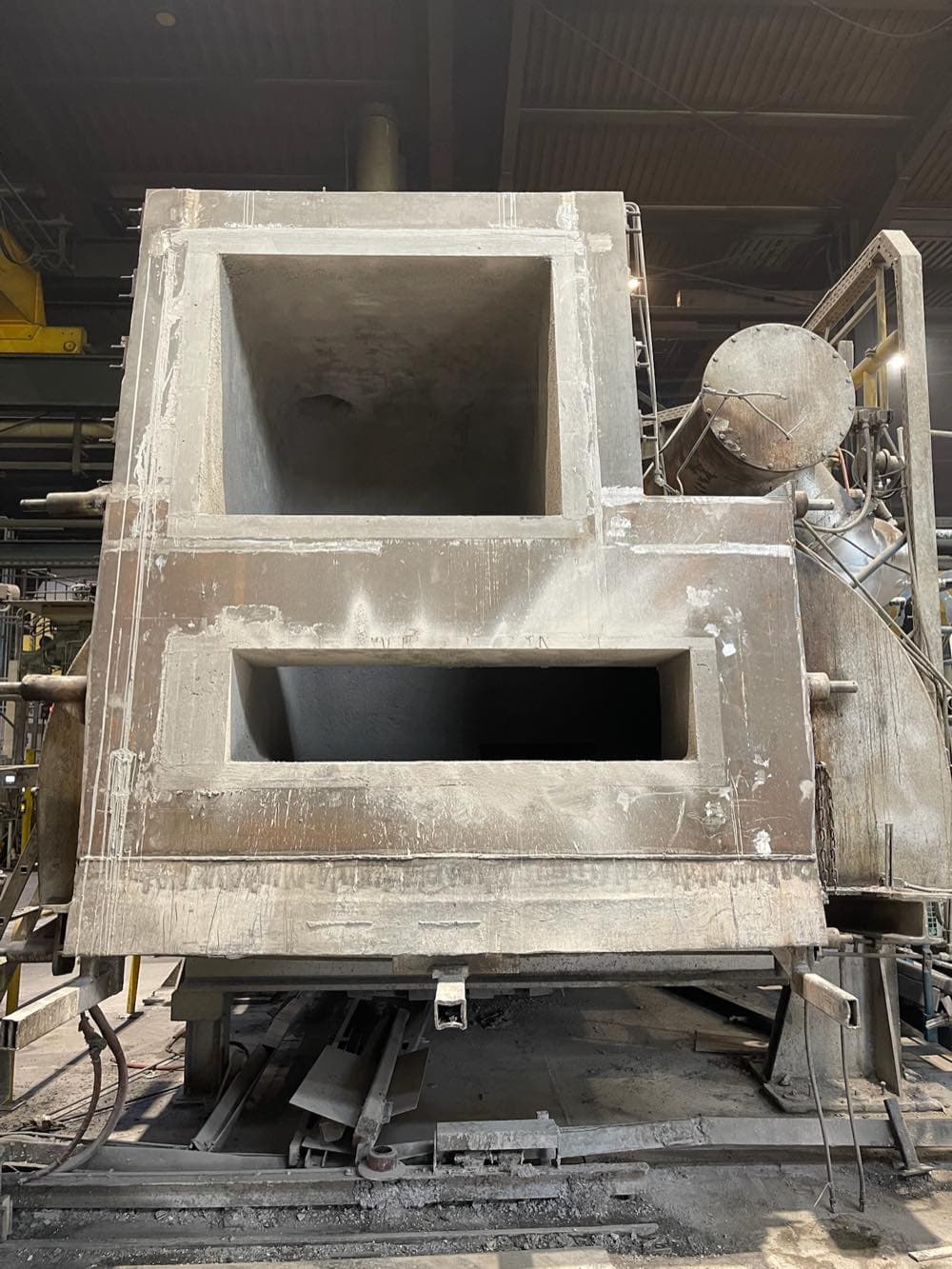

Monolithische Zustellung statt Formstein am Portal – keine Fugen, keine Angriffsfläche für Infiltration an der heißesten Zone

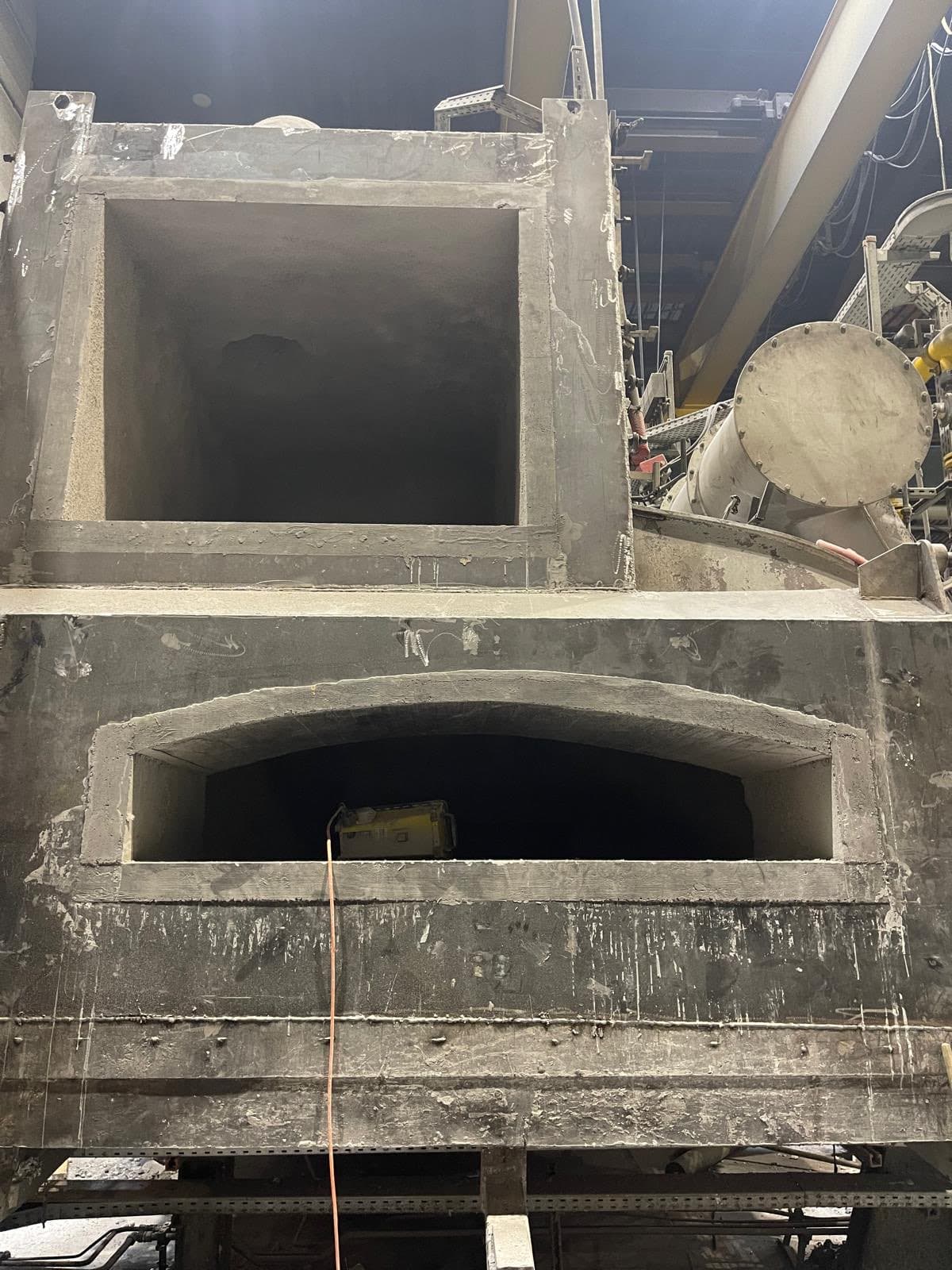

Ausführung in einem Guss mit sauberen Kanten

Sauberer Trennschnitt und abgestimmtes Material an der Anbindung zum Bestandsmauerwerk

Ausbruch, Zustellung, Trocknung und Anfahrt aus einer Hand – keine Schnittstelle zwischen drei Gewerken

Projekteindrücke
