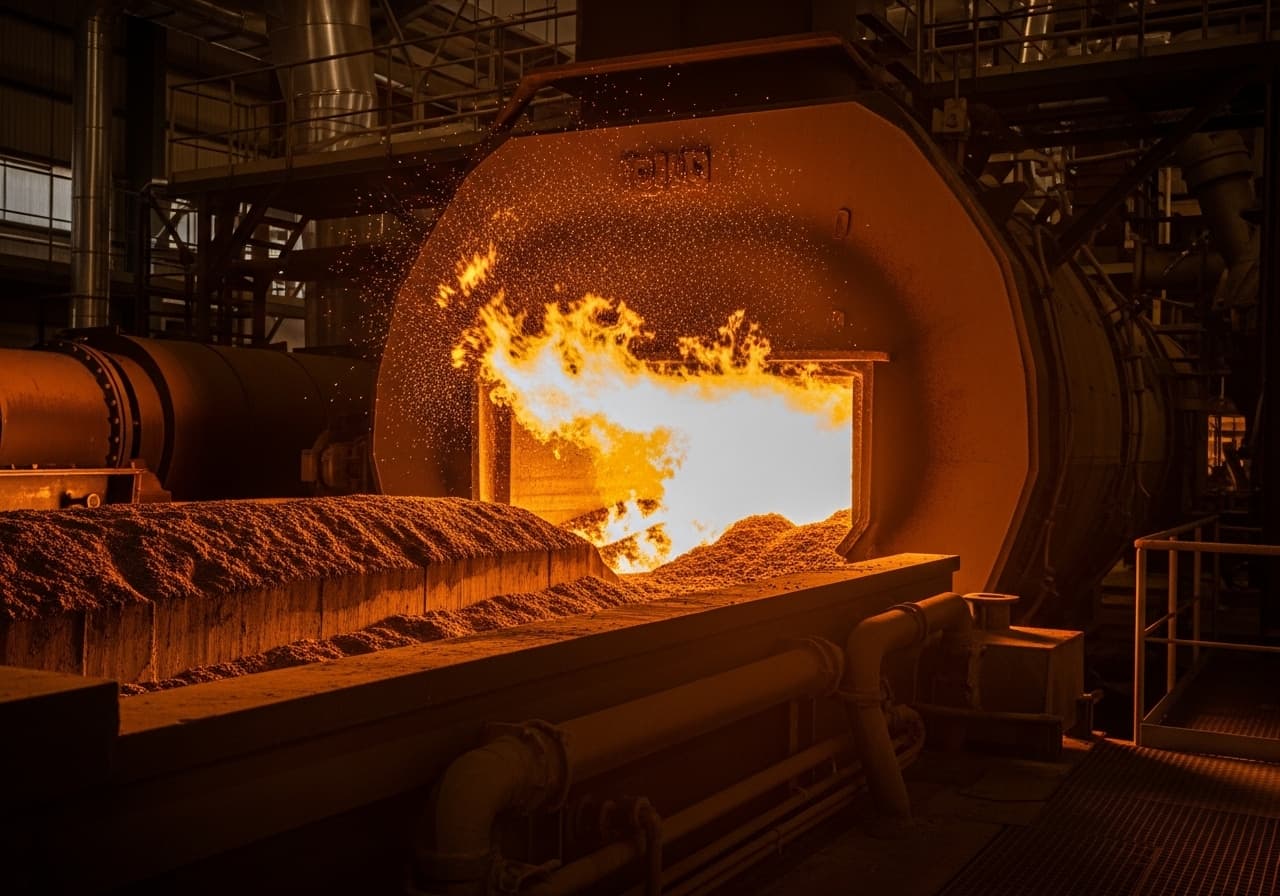

Biomasseverbrennungsanlage
Feuerfeste Auskleidung von Biomasseverbrennungsanlagen für die energetische Nutzung nachwachsender Rohstoffe.
Ofenprofil im Überblick.
Feuerraum
Zentrale Brennkammer mit alkalibeständiger Feuerfestauskleidung. Die Seitenwände und der Deckenbereich sind den höchsten Temperaturen und der stärksten Alkalienbelastung ausgesetzt. SiC-haltige Materialien bieten hier optimalen Schutz.
Rost/Wirbelschicht
Das Verbrennungssystem — entweder mechanischer Rost oder Wirbelschichtbett. Am Rostübergang zum Mauerwerk entstehen die höchsten Verschleißraten durch mechanische Belastung und Thermoschock. Bei Wirbelschichtanlagen ist die Düsenbodenauskleidung ein kritischer Bereich.
Nachbrennkammer
Sekundäre Verbrennungszone zur vollständigen Ausbrand flüchtiger Bestandteile. Hier ist die Alkalienkonzentration im Gas am höchsten, was besonders beständige Materialien erfordert.
Rauchgaszüge
Wärmetauscher-Kanäle zur Dampf- oder Heißwassererzeugung. Erosion durch Flugasche und Kondensation von Alkalichloriden sind die Hauptbelastungen. Regelmäßige Reinigung der Ansätze ist erforderlich.
Ascheaustrag
System zur Abfuhr von Rost- und Flugasche. Die Feuerfestauskleidung muss abriebfest sein und der korrosiven Wirkung der alkalireichen Biomasseasche widerstehen.
Alkalibeständiger Feuerfestbau für Biomasse.
Biomasseverbrennungsanlagen zur energetischen Nutzung nachwachsender Rohstoffe stellen spezifische Herausforderungen an den Feuerfestbau. Biomassebrennstoffe wie Stroh, Holzhackschnitzel, Pellets, Miscanthus und landwirtschaftliche Reststoffe unterscheiden sich grundlegend von fossilen Brennstoffen in ihrer Aschechemie. Der hohe Gehalt an Alkalien — insbesondere Kalium und Natrium — führt bei den Betriebstemperaturen von 800 bis 1050 °C zu massiver Verschlackung und chemischem Angriff auf die Feuerfestauskleidung.
Die Alkaliproblematik erfordert eine sorgfältige Materialauswahl: Konventionelle Schamotte- und Tonerde-Materialien werden durch die Alkalien angegriffen und verlieren ihre Festigkeit. SBS Refractory Service setzt daher auf speziell alkalibeständige Feuerfestmaterialien und SiC-haltige Feuerbetone, die den chemischen Angriff durch Biomasse-Aschen dauerhaft widerstehen. Unsere Materialkonzepte werden individuell auf die eingesetzte Biomasseart und die Betriebsbedingungen der jeweiligen Anlage abgestimmt.
Als erfahrener Feuerfestbau-Partner für Biomasseheizkraftwerke und -heizwerke begleiten wir den gesamten Lebenszyklus Ihrer Anlage. Von der Erstauskleidung über die jährliche Wartung bis zur Generalüberholung nach Jahren intensiver Nutzung bieten wir zuverlässige Lösungen. Unsere Referenzprojekte umfassen Anlagen von 2 MW bis über 50 MW thermischer Leistung.
Typische Probleme beim Biomasseverbrennungsanlage.
Diese Belastungen bestimmen die Materialwahl und Konstruktion der feuerfesten Auskleidung.
Alkalienangriff durch Biomasse-Asche
Biomasse-Aschen enthalten hohe Konzentrationen an Kaliumoxid (K₂O) und Natriumoxid (Na₂O). Diese Alkalien dringen bei Betriebstemperaturen in die Feuerfestauskleidung ein, reagieren mit dem Matrixmaterial und verursachen Aufquellungen, Rissbildung und Gefügezerfall.
Verschlackung durch niedrigschmelzende Aschen
Die hohen Alkaliengehalte senken den Ascheschmelzpunkt teilweise auf unter 800 °C. Die entstehenden zähflüssigen Schlacken haften an Feuerraumwänden, behindern den Wärmeübergang und belasten die Auskleidung mechanisch und chemisch.
Schwankende Brennstoffqualität
Biomassebrennstoffe variieren stark in Feuchte, Aschegehalt und chemischer Zusammensetzung — je nach Herkunft, Erntezeitpunkt und Lagerung. Die Feuerfestauskleidung muss ein breites Belastungsspektrum abdecken.
Erosion durch Bettmaterial in Wirbelschichtanlagen
In Wirbelschichtfeuerungen verursacht das zirkulierende Sand-Brennstoff-Gemisch erheblichen Abrieb an der Feuerfestauskleidung, besonders in Zyklonen und Rückführleitungen.
Werkstoffe & Auskleidung
Jede Zone Ihres Ofens stellt eigene Anforderungen an Temperaturbeständigkeit, chemische Resistenz und mechanische Belastbarkeit. Wir wählen die optimale Materialkombination.
Klicken Sie auf ein Material für Details
Schamottesteine
FormsteineStandard-Feuerraumbereiche
SiC-haltige Feuerbetone
FeuerbetonVerschleißzonen mit hoher Erosion
Keramikfaser
FaserprodukteTüren und Revisionsöffnungen
Typische Arbeiten am Biomasseverbrennungsanlage.
Unsere Leistungen für diesen Ofentyp — von der Neuzustellung bis zur laufenden Wartung.
Von der Begehung bis zur Abnahme.
Unser strukturierter Prozess garantiert Qualität, Termintreue und Sicherheit bei jedem Projekt.
Befund & Begehung
Zustandsaufnahme fokussiert auf Verschlackungszonen
Planung
Materialauswahl unter Berücksichtigung der Biomasse-Aschechemie
Ausführung
Ausmauerung oder Reparatur mit alkalibeständigen Materialien
Sicherheit
Staubschutz, Absturzsicherung
Befund & Begehung
Die Befundung fokussiert auf die biomasse-typischen Schadensmechanismen: Verschlackung, Alkalienangriff und Erosion. Nach dem Abkühlen der Anlage begehen unsere Fachleute systematisch alle feuerfesten Bereiche. Schlackeansätze werden kartiert, Rissbilder und Abplatzungen dokumentiert und die Reststärken in den Verschleißzonen gemessen. Besonderes Augenmerk gilt der Nachbrennkammer und dem Rostübergang, die erfahrungsgemäß die höchsten Verschleißraten aufweisen.
Planung
Das Materialkonzept wird exakt auf die eingesetzte Biomasseart und ihre Aschechemie abgestimmt. Für Stroh- und Halmgut-Verbrennung mit extrem hohen Kaliumgehalten setzen wir besonders alkalibeständige SiC-Feuerbetone ein. Bei Holzhackschnitzeln genügen oft Schamotte-Qualitäten mit erhöhter Alkalienbeständigkeit. Die Planung umfasst auch Dehnfugenkonzepte und Verankerungssysteme, die den spezifischen Temperaturbedingungen entsprechen.
Ausführung
Die Ausführung erfolgt durch spezialisierte Montageteams, die die Besonderheiten von Biomasseanlagen kennen. Verschlackte Bereiche werden mechanisch gereinigt und beschädigte Auskleidung ausgebrochen. Die Neuzustellung erfolgt mit alkalibeständigen Materialien — gemauert, gegossen oder gespritzt je nach Geometrie und Belastung. Dehnfugen werden fachgerecht mit Keramikfaser ausgeführt, um thermische Spannungen zu kompensieren. Alle Arbeiten werden qualitätsgesichert und dokumentiert.
Sicherheit
Arbeiten in Biomasseverbrennungsanlagen erfordern Staubschutzmaßnahmen, da Biomasseasche lungengängige Feinstäube enthält. Atemschutz ist in allen Anlagenbereichen Pflicht. In höheren Bereichen des Feuerraums und der Nachbrennkammer werden Absturzsicherungen installiert. Vor dem Betreten wird die vollständige Abkühlung der Anlage sichergestellt und die Atmosphäre auf Sauerstoffgehalt geprüft.
